Caterpillar model tandhouders.
Hoe monteer je Flushtandhouders?
-Plaats de tandhouder zodanig op het mes zodat de hoeken van de adapter netjes op het mes aansluiten.
-Na het voorverwarmen de tandhouder op enkele plaatsen vasthechten.

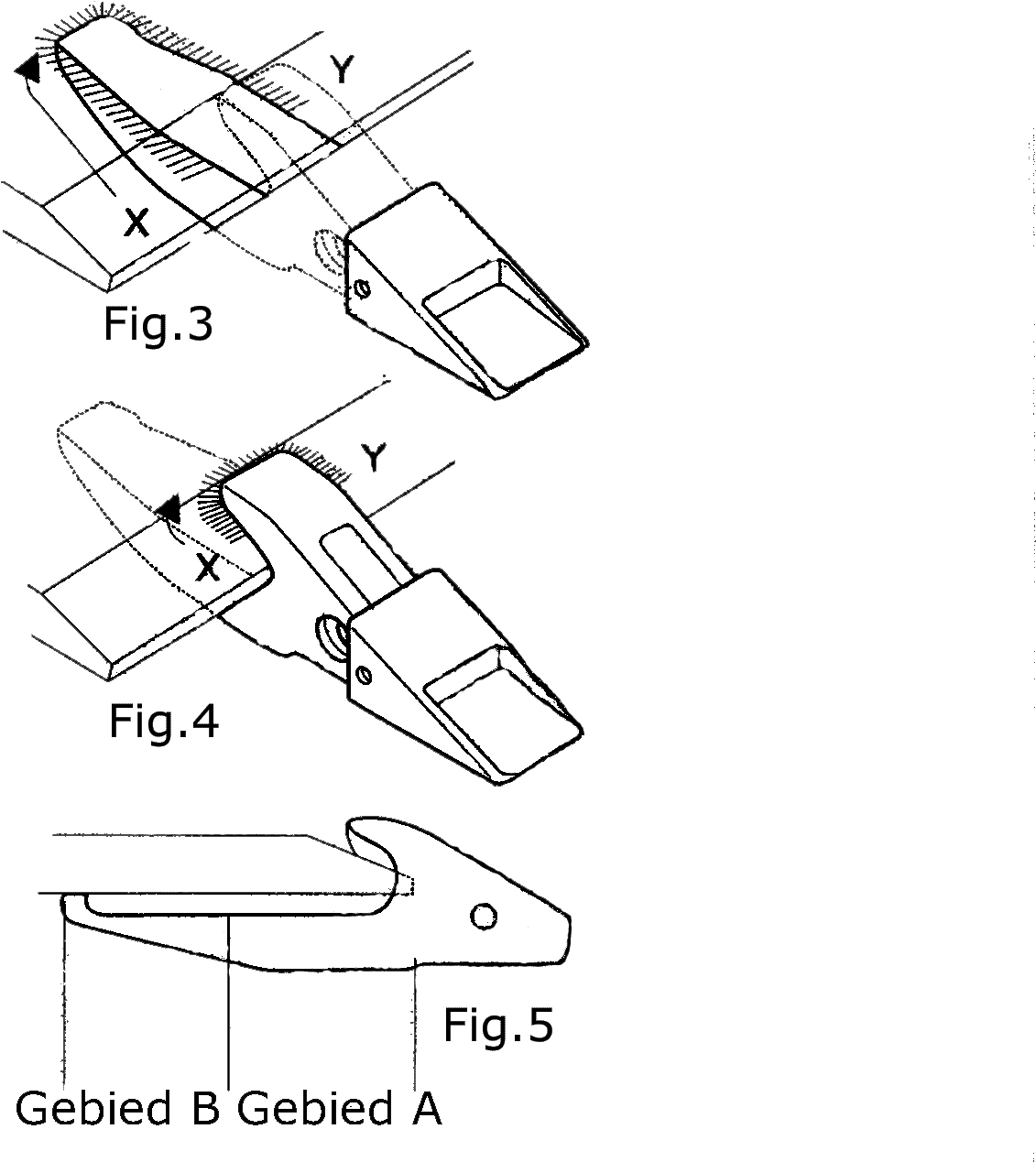

-Het beste is om op de plaatsen X en Y zoals aangeduid in de schets te beginnen. Dit is om lasfouten in het begin van het lasproces te elimineren.
-Begin het aflassen op punt X en las dan rondom de lip naar punt Y.
-Vervolgens -aan beide zijde van de tandhouder- vanaf 25 mm van de punt van het mes in de richting van de eertse lasnaad. Herhaal deze procedure totdat de gewenste lasdikte is bereikt.
-Las nu de resterende delen tussen de adapter en het mes. Let op een gelijkte lasdikte voor de rest van de lasnaden.
-Met een slijptol de lasnaden gladslijpen om een gladde oppervlakte te krijgen, en de lasnaden te controleren op fouten.
Hoe monteer je gaffeltandhouders?
-Plaats de tandhouder zodanig op het mes zodat de hoeken van de adapter netjes op het mes aansluiten.
-Na het voorverwarmen de tandhouder op enkele plaatsen vasthechten.

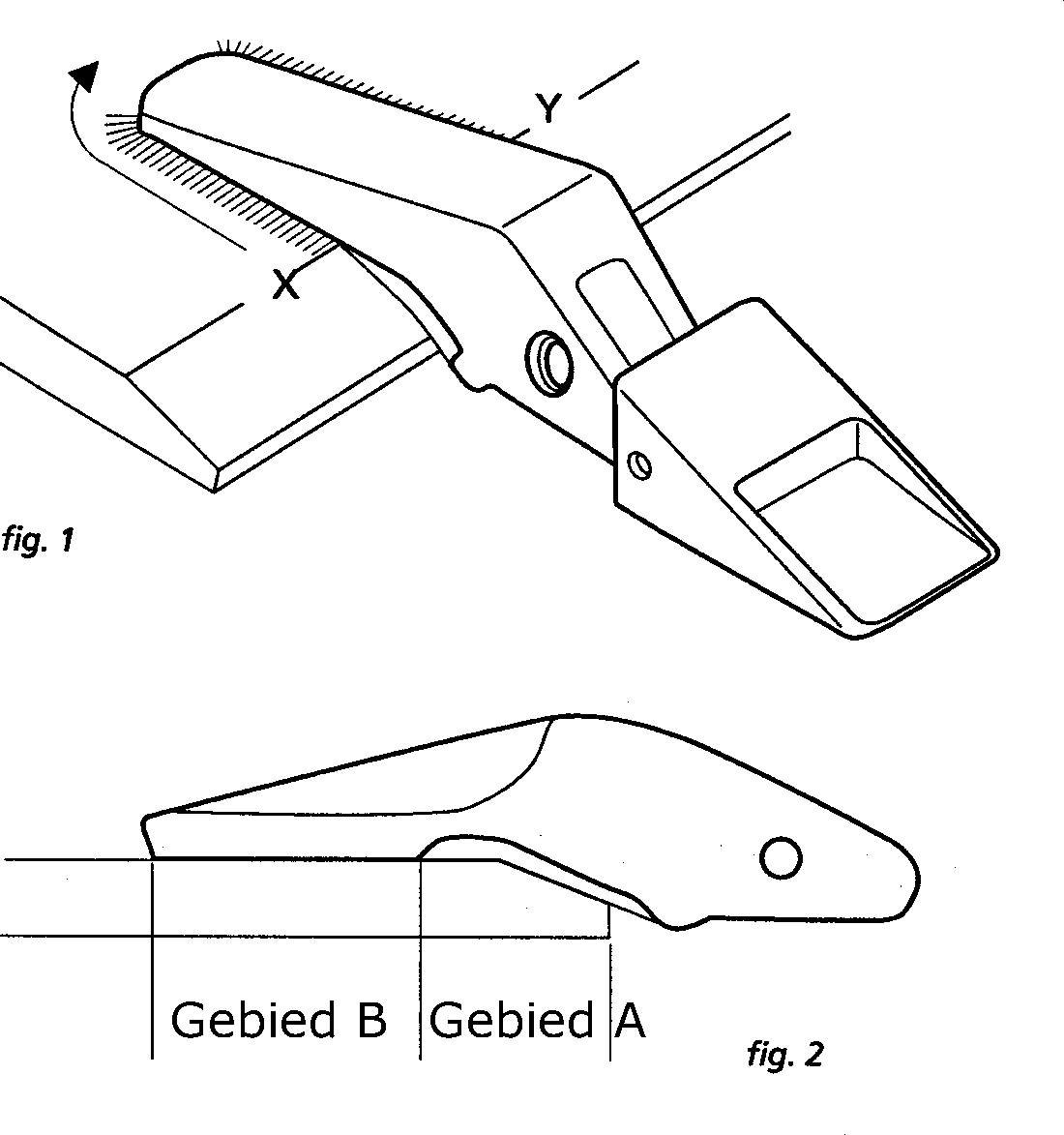

-Begin het aflassen op de onderste lip ( gebied B) met een lasnaad van ca. 100mm lengte naar het einde van de gaffel, las dit rond tot dezelfde positie als het begin van de las.
-Herhaal dit zo vaak totdat de gewenste dikte is bereikt van de lasnaad ( voor gebied B).
-Vervolgens las je van gebied A in de richting van gebied B, met een mooie lasovergang.
-Herhaal dit weer zo vaak totdat de gewenste lasdikte is bereikt ( zie ook de tabel onder)
-Met een slijptol de lasnaden gladslijpen om een gladde oppervlakte te krijgen, en de lasnaden te controleren op fouten.
-De bovenzijde van de lip beginnen te lassen op 25 mm van de mesrand, rond de lip tot op dezelfde beginpositie aan de andere kant van de lip. (Zie fig.4)
-Herhaal dit weer zo vaak totdat de gewenste lasdikte is bereikt ( zie ook de tabel onder)
-Met een slijptol de lasnaden gladslijpen om een gladde oppervlakte te krijgen, en de lasnaden te controleren op fouten.
Gebied A (mm) |
Gebied B (mm) |
Mesdikte (mm) |
12 |
6 |
25 |
15 |
7 |
30 |
18 |
9 |
35-40 |
25 |
12 |
45-50 |
30 |
17 |
55-60 |
|
